智能罐笼管理系统

智能罐笼管理系统

所属分类:其他矿用系统

发布日期:2024-03-20 11:48:18

来源:洛阳普凡电气自动化有限公司

详情

智能罐笼管理系统是以无线通信技术为桥梁,将提升系统、信号系统、操车系统、罐笼监控系统集于一体,形成智慧管理平台。将物理设备连接到互联网,使物理设备具备计算、通信、精确控制、远程协调和自治等功能,其核心思想是强调虚拟网络世界与实体物理系统的融合。实现互通有无,真正意义上实现智能化矿山管理,减少工作人员的劳动强度的同时,保证了矿山提升系统的安全。提高了工作效率,改善了工作环境,增强了员工安全意识。

智能罐笼管理系统结构组成

  1、智慧管理平台
  

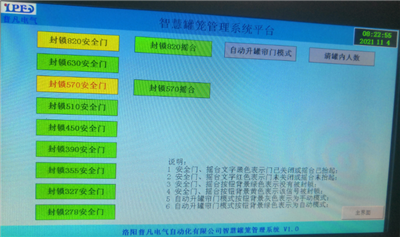

  智慧管理平台是集提升系统、信号系统、操车系统、罐笼监控系统于一体,可在智慧管理平台查看各个系统的状态、数据,便于集中监控。
  
  智慧管理平台建立在罐外控制箱上,由西门子S7-1200系列可编程控制器、电源模块、TP-LINK交换机、MCGS监控屏等组成。软件版本:博图V15.0。

  管理平台
  
  2、罐笼控制箱
  
  罐笼控制箱由西门子控制器、涨力检测模块、通讯模块、语音模块、电压检测模块、电源模块、稳压模块、接触器、继电器等组成。是罐笼控制的核心组成。与智慧管理平台连接,实现罐内罐外互通监控。
  
  控制箱
  
 3、罐内操作箱
  
  罐内操作箱由信号键盘、监控屏、语音对讲组成。通过键盘可以向车房发信号,实现“梯控”式罐笼控制,也可以手动控制电动罐帘门;在监控屏可以看到罐笼运行状况,罐笼位置,运行速度,要罐状态等;语音对讲系统实现“一键”与井口进行对讲,便于沟通,解决问题。
  
  操作箱
  
 4、无线充电
  
  无线充电由发射箱和接收箱两部分组成。发射箱通电后将发出有效的磁场,接收箱在磁场区域将磁转为电能,通过充电模块将电能冲给电池组。
无线充电
  
  5、5G无线通讯系统
  
  5G无线通讯系统由5G信号基站、5G信号前端、天线组成。
  
通讯系统  
  
  6、语音对讲系统
  
  语音对讲系统由控制端和前端组成,控制端可以选择与前端控制,同时控制端可以向罐笼广播,前端则是通过通话按键与控制端寻求通话,经控制端确认后方可实现通话。
  
语音对讲
  
 7、视频监控系统
  
  视频监控系统由广角摄像头、硬盘录像机、显示器组成。摄像头通过无线信号将录像信息传输给井口硬盘录像机,硬盘录像机将视频进行存储。
  
视频监控
  8、人员计数系统
  
  人员计数系统由人员统计红外传感器组成。将所记录人数传输给智慧管理平台。
  
 9、全自动罐帘门
  
   全自动罐帘门主要由两部分组成:驱动装置和执行装置。其中,驱动装置主要由电机、减速机、联轴器、轴承、滚筒、到位开关组成;执行装置主要由不锈钢横梁、连接板、提升钢丝绳、导轨等组成。通过控制电机的正反转带动钢丝绳缠绕在滚筒上,从而实现罐帘门的自动升降。
  
罐帘门
  
 10、语音播报系统
  
  语音播报系统由语音驱动模块、防水喇叭组成。安装在罐笼控制箱内,通过与罐笼控制箱控制模块通讯,将信号接入智慧管理平台,在罐笼运行期间进行播报语音。如:“上提”、“下放”、“减速”、“停车”、“去510”等,同时罐笼运行期间可以播放安全宣传知识。
  
  11、智能照明系统
  
  智能照明系统灯光采用LED照明灯,电源由电池组提供,LED灯体采用品质铝材,防爆设计,安装方便。在罐笼运行期间,LED灯自动照明,增加乘罐人员的舒适度,在罐笼停止运行200S后,自动熄灭。
  
  12、电池组
  
  电池组选用2组100AH容量锂电池组成。容量高,体积小。
  
 13、张力检测
  
   在罐笼顶端钢丝绳末端安装钢丝绳张力检测传感器,对钢丝绳张力实时检测。

张力检测



智能罐笼管理系统操作说明

罐笼管理系统

罐笼管理系统

  1、罐内控制箱:智能罐笼管理系统的罐内控制箱由罐内监控屏、罐内语音对讲、控制键盘组成。通过操作界面可以看到罐笼实时位置、去向、速度、中断信息、电池电压、罐帘门电压,PLC电压、语音视频电压、钢丝绳涨力值、罐帘门的状态。购买后会随设备配置详细操作说明。
  
 2、罐帘门的升降:可通知罐笼停止在某个中断位置,且停稳罐笼。根据控制需要上升或下降、停止罐帘门。手动操作罐帘门,按住按键1S,罐帘门动作,松开即可,罐笼门一键式操作,运行6S后自动停止,如果需要高度更高(运料情况下),再按一次上升按键即可上升到高位,感应到上限位自动停止。
  
  3、语音对讲:罐内乘罐人员可以通过罐内控制箱上面语音对讲“呼叫”按钮联系井口进行联系。具体操作方法类似对讲机,按“呼叫”“通话”“取消”进行沟通联系.
  
 4、罐内照明:采用检测控制的方式照明,正常运行罐笼即可打开照明灯,停止运行后200s自动熄灭。
  
  5、罐外控制箱:罐外控制箱监控与罐内操作箱监控界面基本一致。可以监控罐笼位置、罐笼速度、去向、信号点数、电枢电流、罐笼当前中断、要罐信息、安全门状态、摇台状态、通信状态、罐笼电池电压、钢丝绳涨力、罐帘门状态等。罐外控制箱除了监控之外又增加了应急情况下的闭锁信号。

罐笼管理系统

罐笼管理系统

  6、视频监控的操作:在视频监控硬盘录像机上面,通过鼠标右键弹出菜单,选择要操作的界面,视频储存时间为2个月以上。
