S7300PLC通过MPI接口与KINCO触摸屏通过485方式连接

一、原料：

1、S7300PLC，这里选用S7314-1AG13-0AB0

2、步科触摸屏，MT4512T

3、STEP7编程软件

4、步科触摸屏编程软件

5、D型485接头一公一母，3芯电缆

6、开关电源

二、接线示意图

1、通讯电缆制作

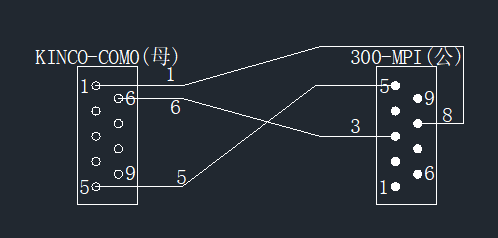

先将准备好的D型485接头，按照下图焊接好。

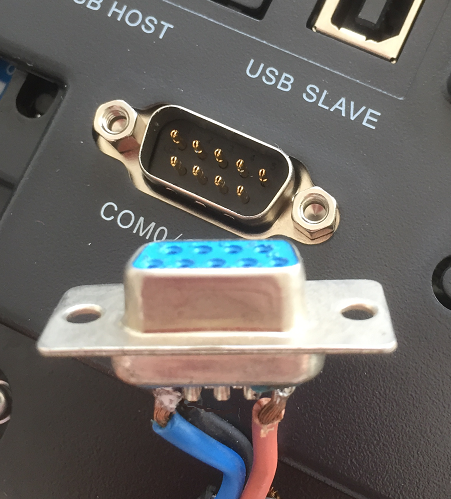

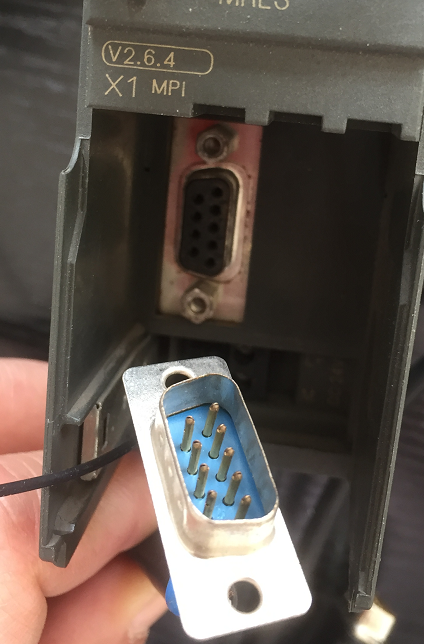

注意触摸屏侧是母头，PLC侧是公头。

2、电源接线图

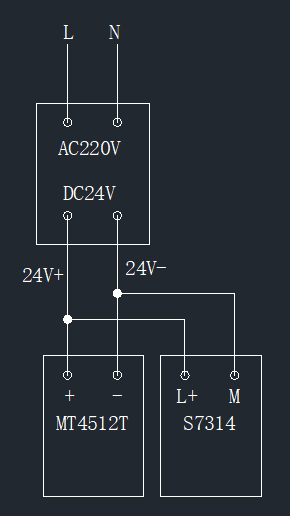

按照下图接好PLC和触摸屏的电源

3、触摸屏设置

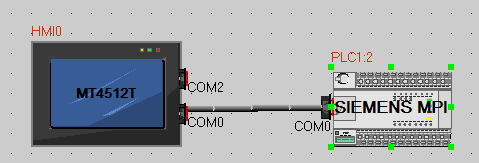

触摸屏选择MT4512T,PLC选择SIEMENS MPI, 通讯连接选择串口

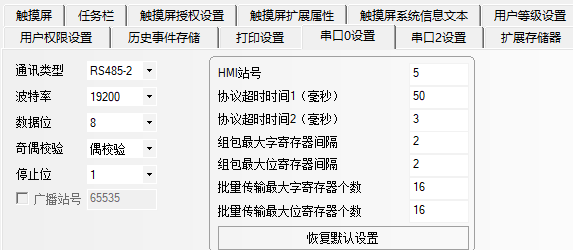

双击触摸屏，在弹出的对话框里选择串口0模式，选项按图设置

注意通讯类型选择和波特率。

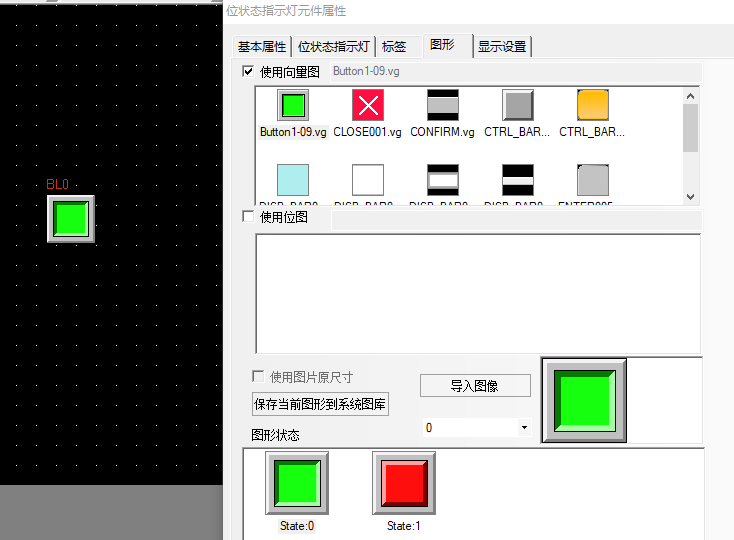

在画面上制作一个可以跟随01状态变化的指示灯,并制定对应PLC里的M0.0继电器

4、PLC设置

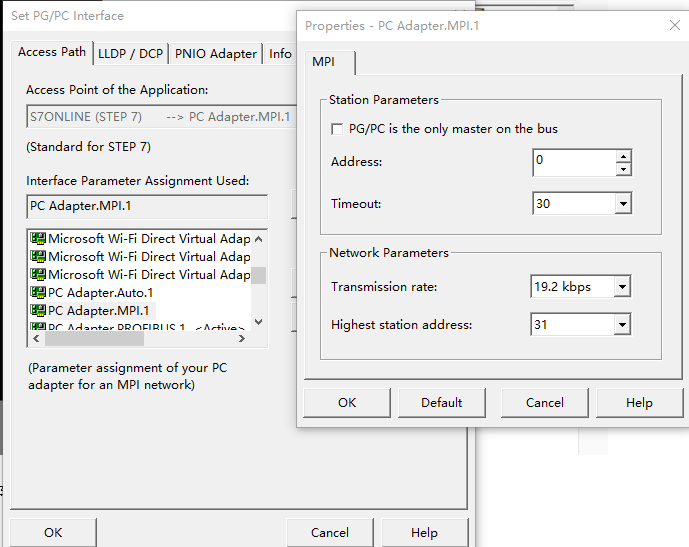

打开STEP7编程软件，建立S7314项目，并进行硬件组态，PG/PC选项中选择合适的适配器，然后调整波特率，与触摸屏波特率相同。因此处将直接用PLC与触摸屏相连，所以去除适配器后，PLC与触摸屏波特率扔保持不变，故应选用相同的波特率。

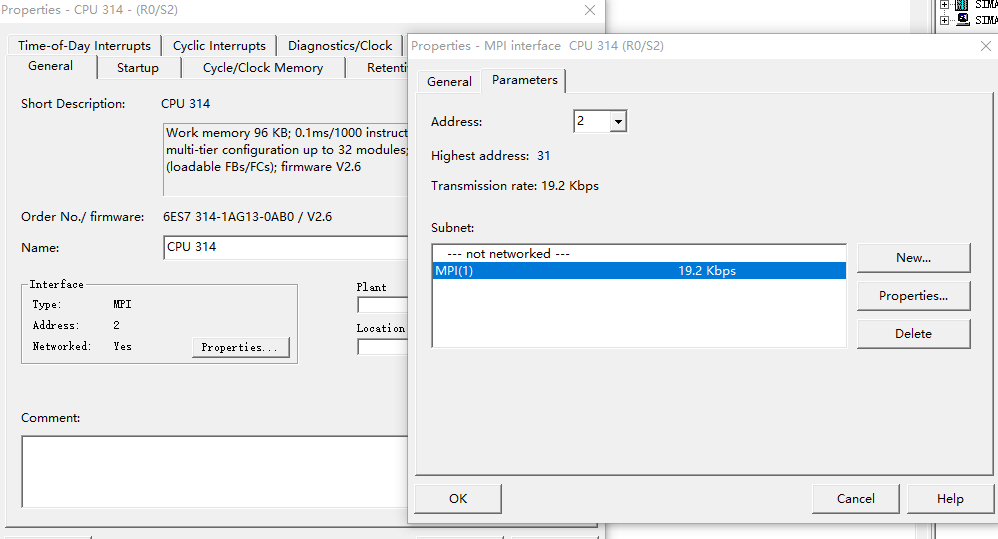

在PLC硬件配置中也应把MPI波特率与触摸屏设置相同

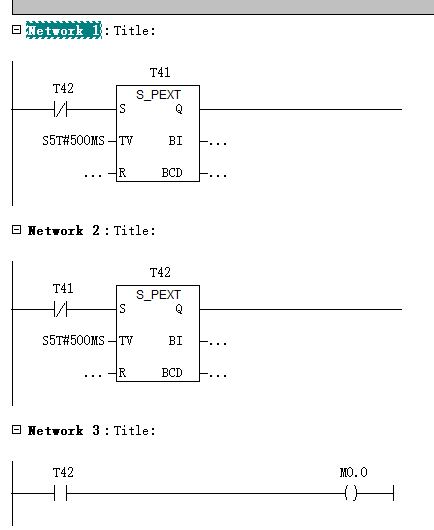

在OB1里编制一个随时间闪烁的中间继电器，此处我们制作一个500MS闪烁的继电器M0.0

保存并下载程序。

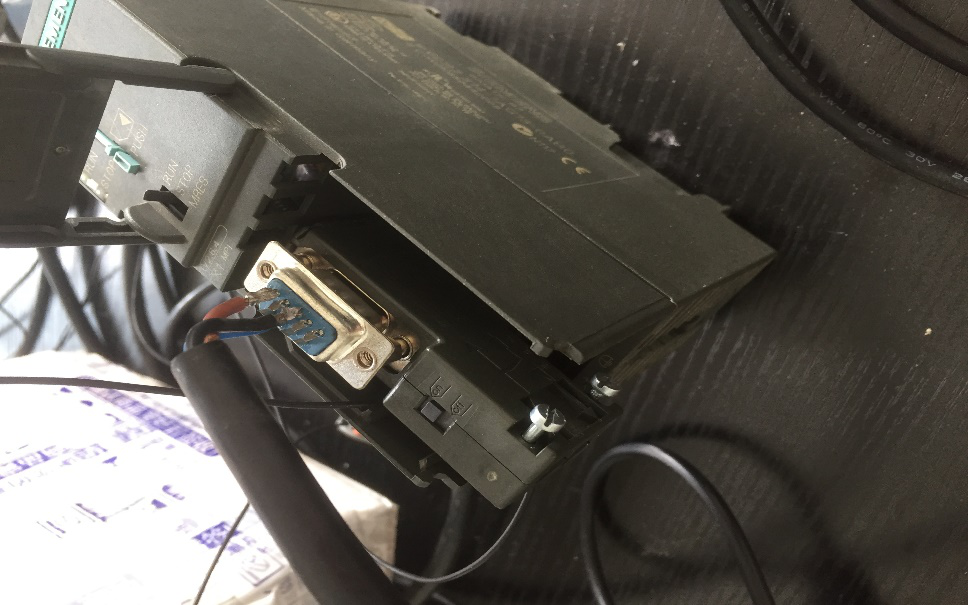

5、将制作好的通讯线插到PLC和触摸屏上。观察画面状态。

红绿闪烁，说明PLC和触摸屏通讯成功。

备注：这种通讯方式占用了PLC的编程口，无法与上位机通讯。可增加带编程口的485通讯头，上位机增加5611卡，用编程接头和5611卡链接，增加PLC与上位机的通讯功能。

需要注意的是波特率的设置要和触摸屏保持一致。
