卷扬机松绳保护装置原理及重要性

[ 发布日期:2020-12-08 10:23:55 点击:14946 来源:洛阳普凡电气自动化有限公司 【打印此文】 【关闭窗口】]
  卷扬机是一种用卷筒缠绕钢丝绳或链条提升或牵引重物的轻小型起重设备。也可称为绞车。广泛适用于建筑、桥梁、冶金、矿山等企业工地中,除广泛用于物料升降和大型吊装工程中作卷扬之外,亦可在斜坡或平地拖拉各种材料和设备。钢丝绳作为卷扬机重要的组成部分之一,关乎着设备的安全运行,所有就需要安装松绳保护装置。今天小编就给大家讲讲卷扬机松绳保护装置原理?


  一、为什么卷扬机要设松绳保护装置


  提升容器向下运行时,如果发生卡罐现象,钢丝绳就会松弛,若提升机继续运行,钢丝绳松弛量会越来越大;当提升容器松动时,会以为钢丝绳已松弛的缘故快速下落而对钢丝绳产生冲击,严重时会拉断钢丝绳,发生坠罐现象,造成人员伤亡和设备损失。为防止这种现象的发生,可以再卷扬机中安装松绳保护装置。


  二、卷扬机松绳保护装置的原理


  卷扬机松绳保护装置是在钢丝绳松弛时能使得安回路断电并是的绞车停止运行。即运行中的绞车大绳突然和绞车分离,那么大绳必然从紧绷到松弛的个状态,大绳从滚筒垮下来触动松绳保护装置(般是在绞车滚筒下方,硬连接的机械结构,个行程开关),动作断开绞车的安回路。

  松绳报警电路原理由直流24V回路完成,主要组成为电源变压器、整流桥、限流电阻、松绳检测点、检测继电器等;当提升钢丝绳发生弹性颤动,上下碰触到检测装置时,检测继电器随着动作,发出声光报警信号同时切断绞车控制电源。

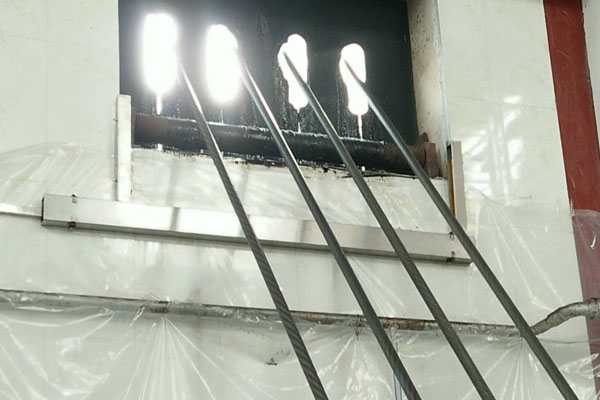

卷扬机松绳保护装置原理


  三、普凡绞车松绳保护装置组成部分



  1、控制箱


  采用PLC作为核心控制元件,反应速度快,动作稳定可靠。用于接受光幕监测信号,并对检测信号进行判断,当发生故障时,发出声光报警信号,并把故障信号传入主控系统,主控系统接收到故障信号进行停机处理。控制箱上还有测试功能,用于测试信号传输回路是否正常,当按下测试按钮3S后,主控系统接收到松绳故障信号。此功能用于保护实验。控制箱设有钥匙旋钮,可以限时屏蔽松绳故障,用于设备换绳时使用。


  2、发射与接收


  采用光幕式传感器,运用红外线扫描探测技术,发射与接收安装于两侧,内部有电子电路构成,发射发出红外光线照射到接收形成红外光幕警戒屏幕;当物体进入警戒屏幕内,接收发出电平信号给控制箱。发射接收光幕分辨率20MM。小于绳径,可以准确检测松绳状态,并有消除干扰。


  以上就是对卷扬机松绳保护装置原理的简单介绍,在煤矿安规程明确规定提升机必须装设松绳保护,并将其接入安回路和报警回路。在钢丝绳松弛时能自动断电并报警。保证了提升机的安运行!
