闸间隙监控系统厂家细数矿井提升机系统组成

[ 发布日期：2018-03-06 15:43:22 点击：4716 来源:洛阳普凡电气自动化有限公司【打印此文】【关闭窗口】]

　　煤矿提升机是重要的煤矿机电设备，矿井提升机的安保护装置对于煤矿生产与安作用重大。提升机系统主要由电控系统、液压闸控系统和传动系统等几部分组成。
　　
　　电控系统包括提升控制保护系统、行程监视保护系统和操作维护系统。电控系统的硬件部分由AC80M控制器及S8001/0 模块组成。在提升电控系统中，PLC控制是核心部分，主要完成矿井提升外围信号控制、速度给定、行程控制、制动闸控制、故障诊断等各种工艺控制和逻辑闭锁。

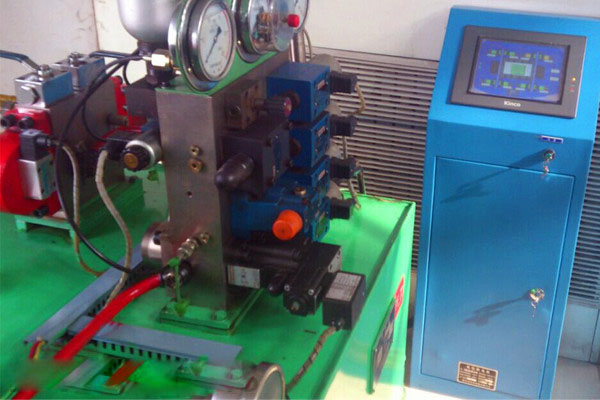

　　液压闸控系统由液压站、闸盘系统和闸电控系统三部分构成。液压站是液压闸控系统的基本环节，由油箱、泵、电动机、管路和各种阀组成；闸盘系统是由固定提升机滚筒四边的闸座和盘型制动器组成；闸电控系统由主控柜、控制面板、测速机组成，是液压闸控制系统的中心枢纽。
　　
　　提升机传动系统由滚筒、天伦、钢丝绳及调速部分组成。ACS6000中变频系统是用于MW应用场合的模块化中压传动系统。它包括有源整流单元（ARU）、逆变单元（ NIC ）、电容组单元（CBU）、控制单元（COU）励磁单元（EXU）、输入滤波单元（ FIU）、电压限幅单元（VLU）、水冷单元（WCU）等部分。
　　
　　其中，做为中心枢纽的闸盘系统应具备相应的保护功能才能保证矿井提升机正常运行，闸盘系统保护主要包括闸间隙保护和闸盘偏摆保护。闸间隙保护采用电磁涡流间隙传感器输出电流信号。该传感器是非接触式的，固定在盘形闸上。系统停车时传感器测量到的间隙达到，般为1.7mm。当间隙超过2mm时，闸控系统就会发出报警信号。闸盘偏摆开关固定在制动盘内侧，当闸盘偏摆度超过0.5 mm时就会使偏摆开关前方的椭圆形滚轮转动，从而触发行程开关动作。
　　
　　普凡电气制动器闸间隙监测保护系统，因其安稳定可靠，判断精度高，抗干扰能力强，形象直观，操作性强，可有的提高提升机的制动安系数，欢迎前来选购！
