矿井提升机保护装置必不可少，尤其是制动系统闸瓦间隙的保护！

[ 发布日期：2018-06-08 11:32:24 点击：7355 来源:洛阳普凡电气自动化有限公司【打印此文】【关闭窗口】]

　　矿井提升机是矿山的大型固定设备之。主要提升煤炭、矸石、升降人员、下放物料和设备等，它连通矿井上、下的枢纽。它能否正常运行，对矿井的煤炭生产及井下矿工的生命安起着重要的作用。因此，矿井提升机要求配备良好的控制设备和保护装置。尤其是制动系统闸瓦间隙的保护！

　　为什么这么说呢？因为制动系统的作用为：1、在提升终了或停机时,闸住提升机的卷筒或摩擦轮,即正常停车2、在减速阶段及下放重物时参与对提升机的控制,即工作制动。3、作为安机构在必要时进行紧急制动,对提升系统进行保护。4、对于双卷筒提升机在更换提升水平、更换钢丝绳和调绳时,闸住游动卷筒。

　　闸瓦间隙保护是指提升机制动闸头的制动闸皮磨损后闸瓦间隙大于《煤矿安规程》要求，会带来制动时间大、制动力下降等不利因数，其保护作用是在间隙过大（大于2mm）时使提升机断电停车。那么，矿井提升机闸瓦间隙保护应该怎么做呢？

　　智能闸瓦检测系统是洛阳普凡电气2014年根据客户的需求，设计出的款产品，用于检测矿山提升机闸瓦与闸盘之间间隙值，可以输出闸瓦磨损、弹簧疲劳、闸盘偏摆及闸盘超温等声光报警信号，并提供故障干接点和标准通讯接口。它能实现的功能有：

　　闸间隙检测功能：通过位移传感器,把0-10m的距离变为0-10V的电压信号,传输给PLC的模拟量输入模块。由于不可能把传感器的面紧贴于闸盘,所以必须设定某距离为0位,例如设定4m为0位。则:当处于合闸状态时,调节位移传感器,使传感器面距闸盘大约为4m左右的位置,此时作为0。当开闸时,加设检测到的距离为5.1mm,那么闸可间隙为5.1mm-4.0mm=1.1mm。但是,当长时间运行后,闸瓦会有定假设闸瓦的磨损值为1.2mm,此时,当处于合闸状态时,传感器检测到的距离为4mm-1.2mm=2.8mm,而开闸时传感器检测的距离为5.1mm+1.2mm此时闸间隙为6.3mm-4.0mm=2.3mm。(可见弹簧疲劳和闸瓦的磨损都会使闸间隙增大)。以上的计算均在PLC控制器中完成示使用时,只需要在合闸状态,把传感器调至0位即可

　　闸瓦磨损量检测功能：闸瓦磨损量的检测原理:当检测到液压站输出油压为0或者残压时,距离传感器的值如果比0值小为负数),则认为该值是由于闸瓦致。将改值取反,即为闸瓦磨损量。(这个值也可能是闸盘偏摆造成的,在具体故障判断时扣除偏摆的影响。

　　闸盘偏摆：闸盘偏摆的计算:由距离传感器固定于制动器座,车运行时,检测距离的大值和小值,大值与小值之差即为偏摆量。

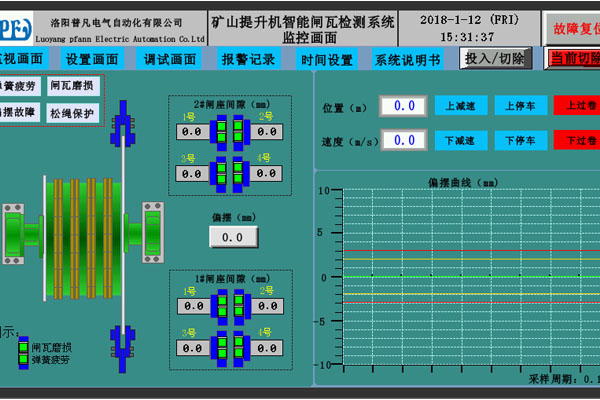

　　这些功能的实现有的避免了由于提升机制动系统闸瓦间隙过大或过小而引起的安事故的发生，而且该系统提供弹簧疲劳、闸瓦磨损、闸间隙过大等规程要求的保护动作给提升机系统的同时测量画面直观、精度高（闸间隙测量精度0.1mm）。
