过载时,堆垛机松绳保护装置安全措施及新特征

[ 发布日期:2019-08-17 14:35:33 点击:634 来源:洛阳普凡电气自动化有限公司 【打印此文】 【关闭窗口】]

  不论是在井上还是井下工作,环境复杂、充满难度、危险系数高,但煤矿资源却又是我们生活中不可缺少的。所以,既为了满足人们资源的需要,也为了保障煤矿工作能够顺利平安进行,我们能做的就是加强煤矿工作要用到的机械设备。堆垛机是一种物料搬运机械,通过用货叉或串杆攫取、搬运和堆垛或从高层货架上存取单元货物的专用起重机。

  —、堆垛机工作原理

  堆垛及由行走电机通过驱动轴带动车轮在下导轨上做水平行走,由提升电机通过钢丝绳带动载货台做垂直升降运动,由载货台的货叉做伸缩运动。通过上述三维运动可将指定货位的货物取出或将货物送入指定货位。堆垛机主要由下横梁、载货台、货叉机构、立柱、上横梁、水平运行机构、起升机构、电控柜、安全保护装置和电气控制系统等几大部分组成。

  二、堆垛机安全保护装置

  其中安全保护装置主要包括各机构终端限位保护、巷道两端限位保护、货叉与运行、起升机构的联锁、紧急停车、载货台断绳保护等,为避免堆垛机工作过程中载货台不会跌落,以及加载超过堆垛机额定起重量的10%,发生钢丝绳断裂等事故,还需在堆垛机上设置过载、松绳保护装置,当堆垛机提升钢丝绳松垂或加载超过额定起重量的10%时,自动切断提升电机电源,载货台制动器卡在立柱上,载货台停止升降,安全生产。

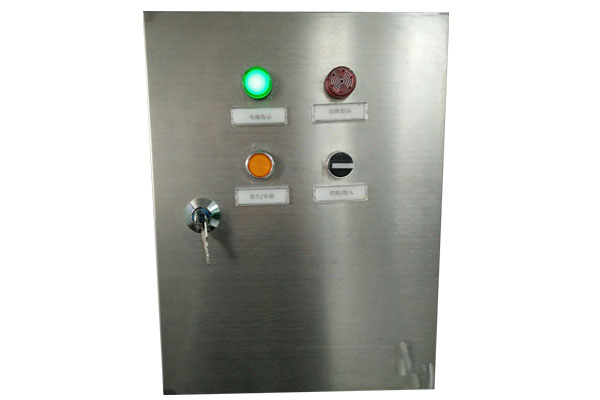

堆垛机松绳保护装置

  三、堆垛机松绳保护装置目的

  提供一种当堆垛机提升钢丝绳松垂或加载超过额定起重量的10%时,自动切断电机电源并打开堆垛机松绳保护装置。使堆垛机工作时安全可靠,来达到上述目的。

  四、过载堆垛机保护工作原理

  1.堆垛机过载时,钢丝绳拉动调节机构及上执行件下移,至上执行件的下端倒角触碰下面的压入式保护开关,切断提升电机的电源,载货台停止升降,操作人员由此判断堆垛机已过载,卸去部分货物、解决过载问题。

  2.钢丝绳松绳时,上执行件在弹性件的的弹力作用下上移, 至上执行件的上端倒角触碰上面的压入式保护开关,切断提升电机的电源,载货台停止升降,操作人员由此得知钢丝绳出现松绳情况,便于解决问题。

  3.新型与现有技术相比具有的优点是利用上执行件的上、下端倒角触碰压入式保护开关,自动切断提升电机电源,实现安全生产。

  五、堆垛机松绳保护装置新特征

  1.一种堆垛机过载、松绳保护装置,其特征是由执行部件和开关组构成,执行部件包括上执行件、下执行件以及设于上、下执行件之间的弹性件,下执行件固设于上横梁上,该下执行件上设有贯穿其上下的过孔,钢丝绳的上端穿过该过孔与上执行件固定连接; 与堆垛机提升电机电连接的开关组上设有上、下两触点,上触点设于上执行件上方的一个松绳安全距离处,下触点设于上执行件下方的一个过载安全距离处。

  2.堆垛机过载、松绳保护装置,其特征是上执行件的上、下端均为倒角,上触点设于上执行件上端倒角上方的一个松绳安全距离处,下触点设于上执行件下端倒角下方的一个过载安全距离处。

  3.开关组由两压入式保护开关构成,上、下触点分别为两压入式保护开关的触点;上执行件的上、下端均倒圆角;执行部件还包括依次固连于上执行件下方的连杆和导向件,连杆滑设于过孔)内,钢丝绳的端部利用绳夹固连于导向件上。

  以上就是普凡小编堆垛机松绳保护装置新特征以及本公司一种过载时堆垛机松绳保护装置专业知识方面的信息,如:里面是由执行部件和开关组构成,执行部件包括上执行件、下执行件以及设于上、下执行件之间的弹性件,下执行件固接于上横梁上,该下执行件上设有贯穿其上下的过孔,钢丝绳与上执行件固定连接;与提升电机电连接的开关组上设有上触点、下触点,上触点设于上执行件上方的一个松绳安全距离处,下触点设于上执行件下方的一个过载安全距离处。利用上执行件的上、下端倒角触碰压入式保护开关,来达到自动切断提升电机电源,以寻求实现平安生产的保护措施及堆垛机松绳保护装置的新特征。
